DEFINICION
es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico.Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total separadas por un material dieléctrico o por la permitividad eléctrica del vacío.Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.
TIPOS
Electrónico:
Para la mayoría de las aplicaciones utilizamos condensadores de tipo electrolítico. Son muy importantes para un estudiante electrónico, ya que son fáciles de conseguir y de usar, y también son económicos.
La imagen de arriba muestra los condensadores de tipo electrolítico, que se utilizan abundantemente en todos los circuitos electrónicos. Como se muestra en la figura, están disponibles en diferentes tamaños y colores. Pero todos hacen la misma función.
Un condensador electrolítico se suele etiquetar con lo siguiente:
1. Valor de la capacitancia.
2. Tensión máxima.
3. Temperatura máxima.
4. La polaridad.
Para un condensador electrolítico, la capacitancia se mide en micro Farad. Según el requisito, se elige el condensador apropiado. Con una capacitancia más alta, el tamaño del capacitor también aumenta.
Un condensador electrolítico contiene un material dieléctrico en su interior; Este material tiene un voltaje de ruptura. Esta tensión está representada en la etiqueta. Este es el voltaje de operación máximo para ese capacitor. Si se aplica un voltaje mayor que el voltaje etiquetado a través de ese capacitor, se daña permanentemente. Para un voltaje más alto, el material dieléctrico se descompone.
Cerámicos:
La imagen de arriba muestra condensadores de tipo cerámicos. Estos se utilizan principalmente para la supresión de ruido y fines de filtrado. El valor de la capacitancia de estos capacitores está etiquetado por código y siempre se menciona en pico Farad. La capacitancia de los capacitores cerámicos se puede calcular con este calculador del valor del capacitor cerámico.
Los condensadores de tipo cerámico no tienen polaridad, por lo que se pueden conectar de cualquier manera. Estos pueden ser operados tanto en el circuito de CA como en el circuito de CC.
Poliéster:

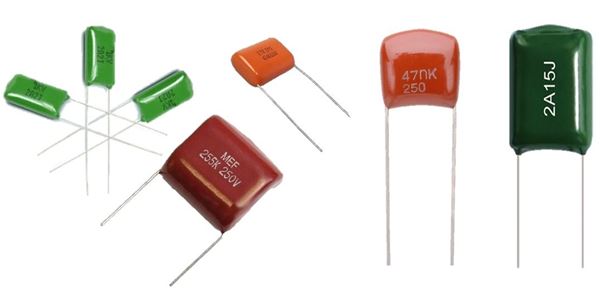

Estos son tipos de condensadores Poliéster; están disponibles solo en capacidades bajas. Pero los voltajes operativos para estos capacitores son altos. Las capacitancias para estos capacitores se encuentran de la misma manera que los capacitores de tipo cerámico. Y estos también se mencionan en pico farad.
Los condensadores de tipo poliéster no tienen polaridad, por lo que se pueden conectar de cualquier manera. Estos pueden ser operados tanto en el circuito de CA como en el circuito de CC.
Los condensadores tipo poliéster de alta tensión tienen baja capacitancia pero muy alto voltaje de ruptura. Estos condensadores no tienen polaridad y pueden ser operados de cualquier manera.
Tantalio:
La imagen de arriba muestra un capacitor tipo tantalio. Estos condensadores se utilizan en aplicaciones de baja capacitancia. La etiqueta está marcada con:
1. Valor de la capacitancia.
2. Tensión máxima.
3. Temperatura máxima.
4. La polaridad.
A diferencia del electrolítico, el terminal positivo del capacitor de tantalio está marcado en lugar de negativo.
Los condensadores tipo SMD; Tienen valores hasta 10µF. Algunos de ellos están polarizados. Se marca el terminal positivo para los polarizados. Estos se ven en circuitos embebidos.
LECTURA
Codificación por Bandas de Color
Hemos visto que algunos tipos de condensadores llevan sus datos impresos codificados con unas bandas de color. Esta forma de codificación es muy similar a la empleada en las resistencias, en este caso sabiendo que el valor queda expresado en picofaradios (pF). Las bandas de color son como se observa en esta figura:
- En el condensador de la izquierda vemos los siguientes datos:
verde-azul-naranja = 56000 pF = 56 nF (recordemos que el «56000» está expresado en pF). El color negro indica una tolerancia del 20%, tal como veremos en la tabla de abajo y el color rojo indica una tensión máxima de trabajo de 250v. - En el de la derecha vemos:
amarillo-violeta-rojo = 4700 pF = 4.7 nF. En los de este tipo no suele aparecer información acerca de la tensión ni la tolerancia.
Código de colores en los Condensadores
| COLORES | Banda 1 | Banda 2 | Multiplicador | Tensión |
| Negro | — | 0 | x 1 | |
| Marrón | 1 | 1 | x 10 | 100 V. |
| Rojo | 2 | 2 | x 100 | 250 V. |
| Naranja | 3 | 3 | x 1000 | |
| Amarillo | 4 | 4 | x 104 | 400 V. |
| Verde | 5 | 5 | x 105 | |
| Azul | 6 | 6 | x 106 | 630 V. |
| Violeta | 7 | 7 | ||
| Gris | 8 | 8 | ||
| Blanco | 9 | 9 |
| COLORES | Tolerancia (C > 10 pF) | Tolerancia (C < 10 pF) |
| Negro | +/- 20% | +/- 1 pF |
| Blanco | +/- 10% | +/- 1 pF |
| Verde | +/- 5% | +/- 0.5 pF |
| Rojo | +/- 2% | +/- 0.25 pF |
| Marrón | +/- 1% | +/- 0.1 pF |
Codificación mediante letras
Este es otro sistema de inscripción del valor de los condensadores sobre su cuerpo. En lugar de pintar unas bandas de color se recurre también a la escritura de diferentes códigos mediante letras impresas.
A veces aparece impresa en los condensadores la letra «K» a continuación de las letras; en este caso no se traduce por «kilo», o sea, 1000 sino que significa cerámico si se halla en un condensador de tubo o disco.
Si el componente es un condensador de dieléctrico plástico (en forma de paralelepípedo), «K» significa tolerancia del 10% sobre el valor de la capacidad, en tanto que «M» corresponde a tolerancia del 20% y «J», tolerancia del 5%.
| LETRA | Tolerancia |
| «M» | +/- 20% |
| «K» | +/- 10% |
| «J» | +/- 5% |
Detrás de estas letras figura la tensión de trabajo y delante de las mismas el valor de la capacidad indicado con cifras. Para expresar este valor se puede recurrir a la colocaión de un punto entre las cifras (con valor cero), refiriéndose en este caso a la unidad microfaradio (µF) o bien al empleo del prefijo «n» (nanofaradio = 1000 pF).
ASOCIACION
SERIE
paralelo
MIXTO
CARGA Y DESCARGA DE UN CONDENSADOR
