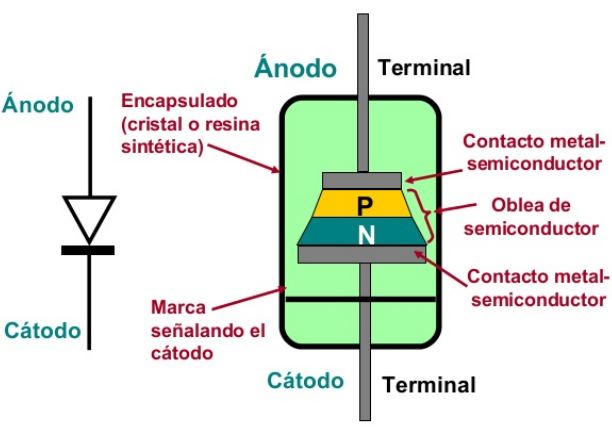

es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido, bloqueando el paso si la corriente circula en sentido contrario, no solo sirve para la circulación de corriente eléctrica sino que este la controla y resiste. Esto hace que el diodo tenga dos posibles posiciones: una a favor de la corriente (polarización directa) y otra en contra de la corriente (polarización inversa)
TIPOS

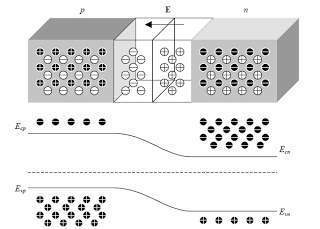

EL DIODO AVALANCHA: es un dispositivo semiconductor diseñado especialmente para trabajar en tensión inversa. En estos diodos, poco dopados, cuando la tensión en polarización inversa alcanza el valor de la tensión de ruptura, los electrones que han saltado a la banda de conducción por efecto de la temperatura se aceleran debido al campo eléctrico incrementando su energía cinética, de forma que al colisionar con electrones de valencia los liberan; éstos a su vez, se aceleran y colisionan con otros electrones de valencia liberándolos también.

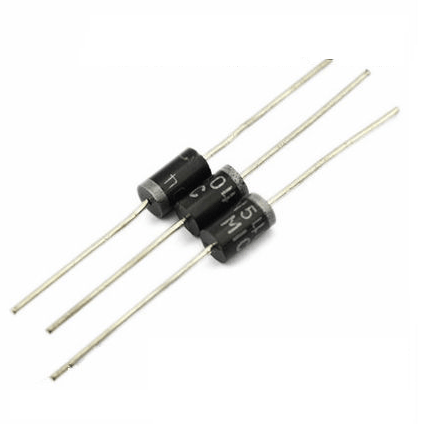

EL diodo rectificador: es uno de los dispositivos de la familia de los diodos más sencillos. El nombre diodo rectificador” procede de su aplicación, la cual consiste en separar los ciclos positivos de una señal de corriente alterna.

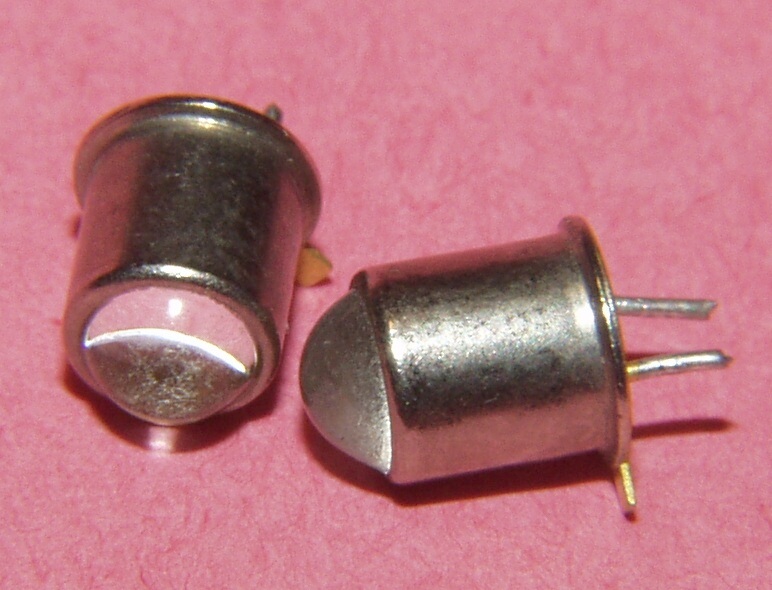

EL FOTODIODO: es un semiconductor construido con una unión PN, sensible a la incidencia de la luz visible o infrarroja. Para que su funcionamiento sea correcto se polariza inversamente, con lo que se producirá una cierta circulación de corriente cuando sea excitado por la luz. Debido a su construcción, los fotodiodos se comportan como células fotovoltaicas, es decir, iluminados en ausencia de una fuente exterior de energía generan una corriente muy pequeña con el positivo en el ánodo y el negativo en el cátodo.

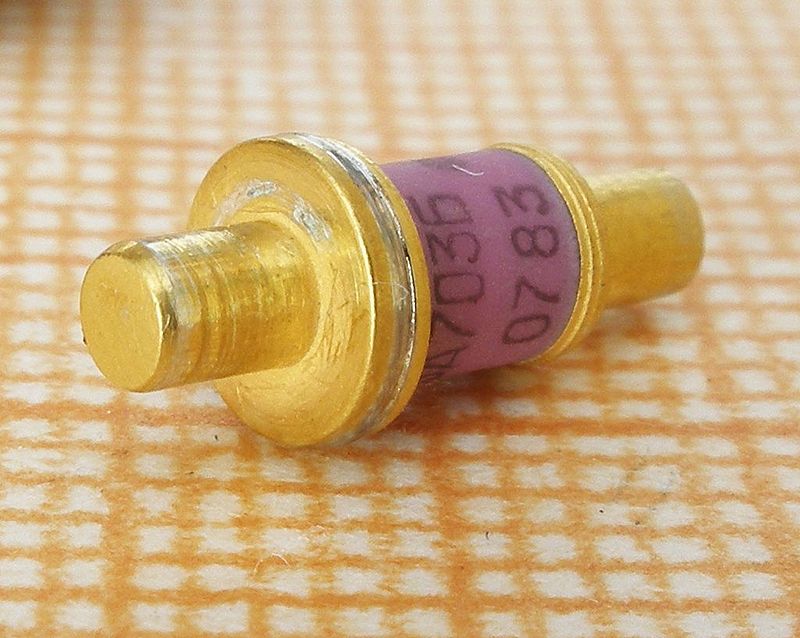

EL DIODO GUN: es un tipo de diodo usado en la electrónica de potencia y de alta frecuencia. A diferencia de los diodos ordinarios construidos con regiones de dopaje P o N, solamente tiene regiones del tipo N, razón por lo que impropiamente se le conoce como diodo. Existen en este dispositivo tres regiones; dos de ellas tienen regiones tipo N fuertemente dopadas y una delgada región intermedia de material ligeramente dopado. Cuando se aplica un voltaje determinado a través de sus terminales, en la zona intermedia el gradiente eléctrico es mayor que en los extremos. Finalmente esta zona empieza a conducir esto significa que este diodo presenta una zona de resistencia negativa.

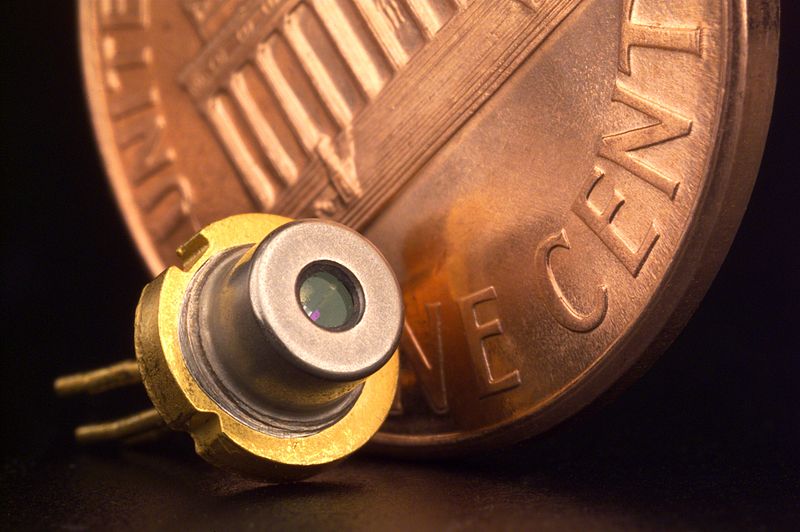

EL diodo láser (DL): es un dispositivo semiconductor similar a un led pero que bajo las condiciones adecuadas emite luz láser
Un diodo emisor de luz o led: es una fuente de luz constituida por un material semiconductor dotado de dos terminales. Se trata de un diodo de unión p-n, que emite luz cuando está activado. Si se aplica una tensión adecuada a los terminales, los electrones se recombinan con los huecos en la región de la unión p-n del dispositivo, liberando energía en forma de fotones. Este efecto se denomina electroluminiscencia, y el color de la luz generada (que depende de la energía de los fotones emitidos) viene determinado por la anchura de la banda prohibida del semiconductor.

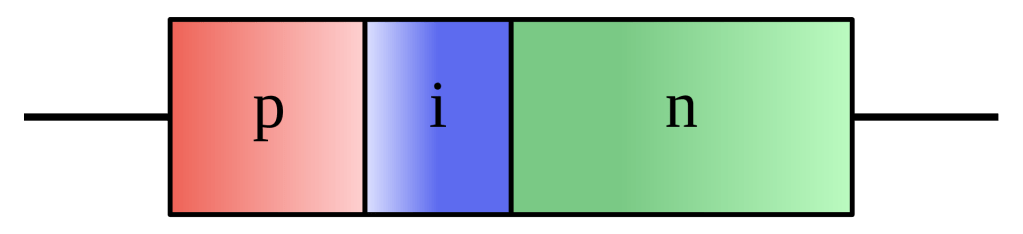

EL DIODO PIN: es una estructura de tres capas, siendo la intermedia semiconductor intrínseco, y las externas, una de tipo P y la otra tipo N (estructura P-I-N que da nombre al diodo). Sin embargo, en la práctica, la capa intrínseca se sustituye bien por una capa tipo P de alta resistividad (π) o bien por una capa n de alta resistividad (ν).

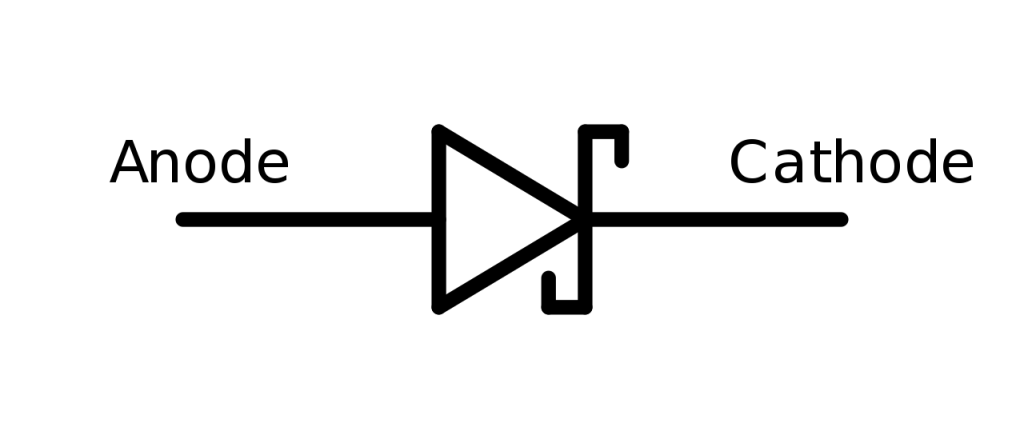

El diodo Schottky o diodo de barrera Schottky: llamado así en honor del físico alemán Walter H. Schottky, es un dispositivo semiconductor que proporciona conmutaciones muy rápidas entre los estados de conducción directa e inversa (menos de 1ns en dispositivos pequeños de 5 mm de diámetro) y muy bajas tensiones umbral

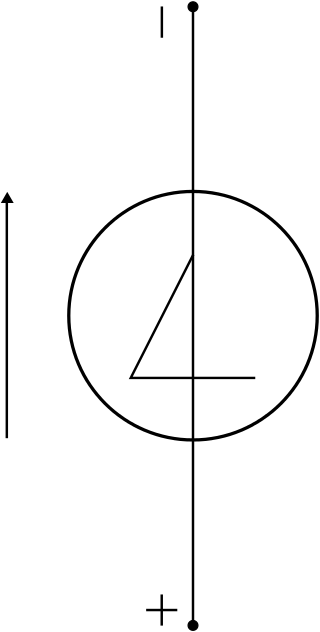

Un diodo Shockley: es un dispositivo de dos terminales que tiene dos estados estables: uno de bloqueo o de alta impedancia y de conducción o baja impedancia. No se debe confundir con el diodo de barrera Schottky. Está formado por cuatro capas de semiconductor de tipo N y P, dispuestas alternadamente. Es un tipo de tiristor.

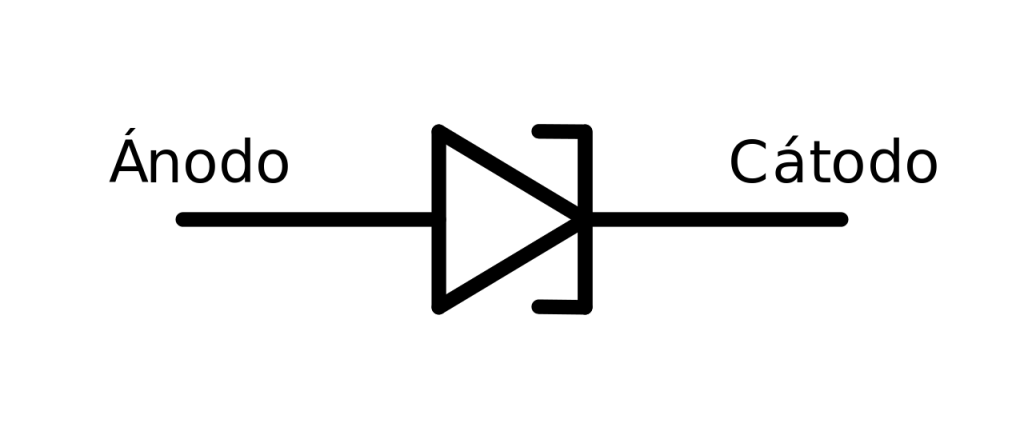

El Diodo túnel: es un diodo semiconductor que tiene una unión pn, en la cual se produce el efecto túnel que da origen a una conductancia diferencial negativa en un cierto intervalo de la característica corriente-tensión.

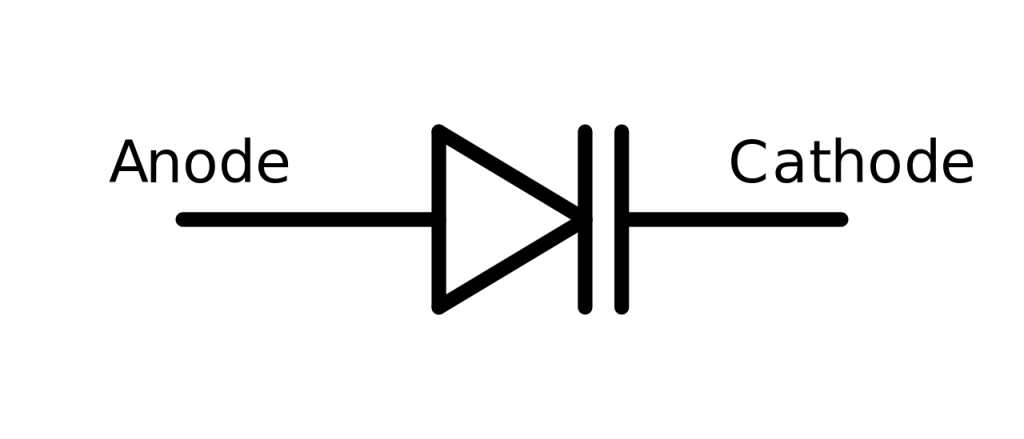

EL DIODO VARICAP: es un diodo que aprovecha determinadas técnicas constructivas para comportarse, ante variaciones de la tensión aplicada, como un condensador variable. Polarizado en inversa, este dispositivo electrónico presenta características que son de suma utilidad en circuitos sintonizados (L-C), donde son necesarios los cambios de capacidad.

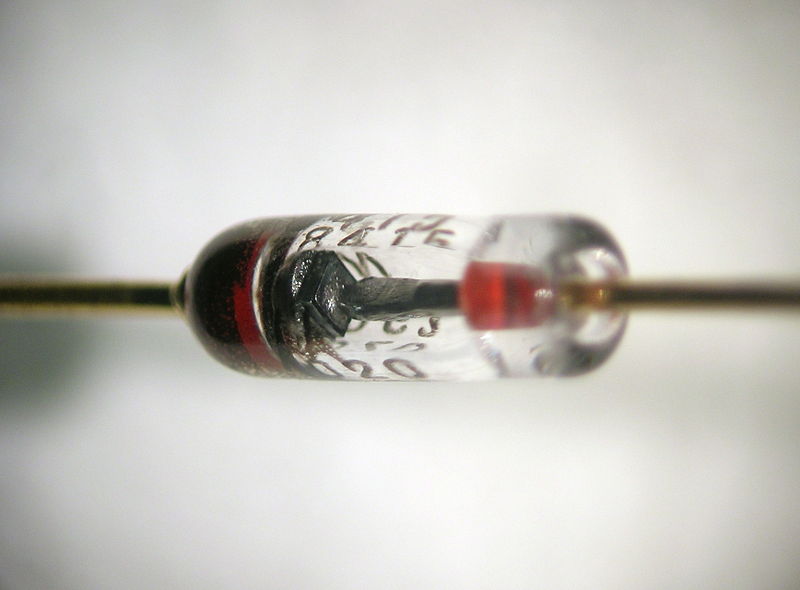

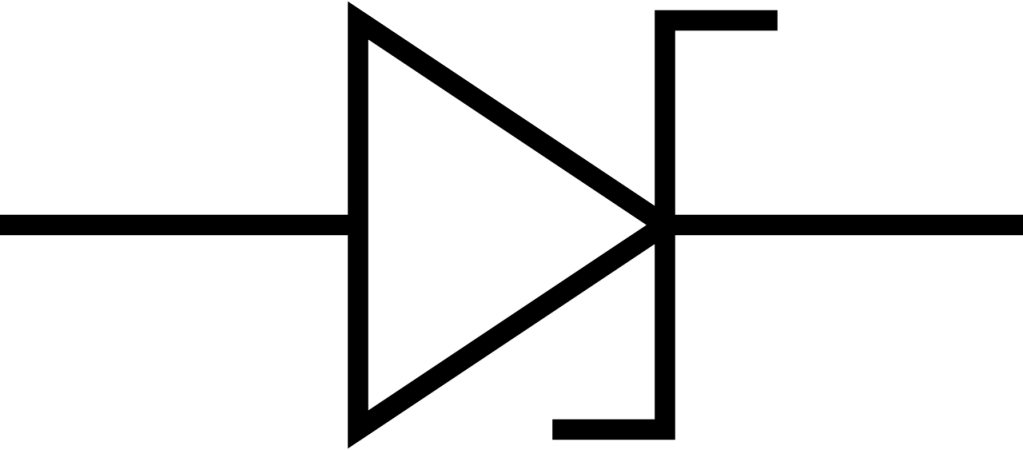

El diodo Zener: es un diodo de silicio fuertemente dopado que se ha construido para que funcione en las zonas de rupturas, recibe ese nombre por su inventor Clarence Melvin Zener. El diodo Zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura.
Curva característica del diodo
- Tensión umbral, de codo o de partida (Vγ ): La tensión umbral (también llamada barrera de potencial) de polarización directa coincide en valor con la tensión de la zona de carga espacial del diodo no polarizado. Al polarizar directamente el diodo, la barrera de potencial inicial se va reduciendo, incrementando la corriente ligeramente, alrededor del 1 % de la nominal. Sin embargo, cuando la tensión externa supera la tensión umbral, la barrera de potencial desaparece, de forma que para pequeños incrementos de tensión se producen grandes variaciones de la intensidad de corriente.
- Corriente máxima (Imax ): Es la intensidad de corriente máxima que puede conducir el diodo sin fundirse por el efecto Joule. Dado que es función de la cantidad de calor que puede disipar el diodo, depende sobre todo del diseño del mismo.
- Corriente inversa de saturación (Is ): Es la pequeña corriente que se establece al polarizar inversamente el diodo por la formación de pares electrón-hueco debido a la temperatura, admitiéndose que se duplica por cada incremento de 10 °C en la temperatura.
- Corriente superficial de fugas: Es la pequeña corriente que circula por la superficie del diodo (ver polarización inversa), esta corriente es función de la tensión aplicada al diodo, con lo que al aumentar la tensión, aumenta la corriente superficial de fugas.
- Tensión de ruptura (Vr ): Es la tensión inversa máxima que el diodo puede soportar antes de darse el efecto avalancha.
Teóricamente, al polarizar inversamente el diodo, este conducirá la corriente inversa de saturación; en la realidad, a partir de un determinado valor de la tensión, en el diodo normalo de unión abrupta la ruptura se debe al efecto avalancha; no obstante hay otro tipo de diodos, como los Zener, en los que la ruptura puede deberse a dos efectos:
- Efecto avalancha (diodos poco dopados): En polarización inversa se generan pares electrón-hueco que provocan la corriente inversa de saturación; si la tensión inversa es elevada los electrones se aceleran incrementando su energía cinética de forma que al chocar con electrones de valencia pueden provocar su salto a la banda de conducción. Estos electrones liberados, a su vez, se aceleran por efecto de la tensión, chocando con más electrones de valencia y liberándolos a su vez. El resultado es una avalancha de electrones que provoca una corriente grande. Este fenómeno se produce para valores de la tensión superiores a 6 V.
- Efecto Zener (diodos muy dopados). Cuanto más dopado está el material, menor es la anchura de la zona de carga. Puesto que el campo eléctrico E puede expresarse como cociente de la tensión V entre la distancia d; cuando el diodo esté muy dopado, y por tanto d sea pequeño, el campo eléctrico será grande, del orden de 3·105 V/cm. En estas condiciones, el propio campo puede ser capaz de arrancar electrones de valencia incrementándose la corriente. Este efecto se produce para tensiones de 4 V o menores.
Para tensiones inversas entre 4 y 6 V la ruptura de estos diodos especiales, como los Zener, se puede producir por ambos efectos.
