DIODO ZENER:
es un diodo de silicio fuertemente dopado que se ha construido para que funcione en las zonas de rupturas, recibe ese nombre por su inventor Clarence Melvin Zener. El diodo Zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura.
Son mal llamados a veces diodos de avalancha, pues presentan comportamientos similares a estos, pero los mecanismos involucrados son diferentes. Además si el voltaje de la fuente es inferior a la del diodo este no puede hacer su regulación característica.
CLARENCE MELVIN ZENER (1 de diciembre de 1905 – 15 de julio de 1993 ):
fue un físico estadounidense que descubrió el efecto que lleva su nombre en los diodos semiconductores. Con amplios conocimientos de matemáticas, escribió sobre una gran variedad de materias, entre ellas sobre Superconductividad y sobre Metalurgia, entre otras. Tras doctorarse en Físicas en la Universidad de Harvard en 1930, enseñó en varias universidades del país y trabajó durante un breve periodo en Westinghouse.
FILTRO POR CONDENSADOR:
Es el filtro más simple y consiste en colocar un condensador en paralelo con la carga. Para un rectificador monofásico de onda completa, el esquema de conexión quedaría como muestra la imagen:
El condensador se cargará mientras la tensión de la onda senoidal sea superior a la suya, almacenando energía; cuando la tensión de la onda sea inferior a la del condensador, éste se descargará sobre la resistencia, hasta que la señal vuelva a tener una tensión superior a la del condensador, momento en que volverá a cargarse y repetir el ciclo. Esto puede verse representado por la línea de color azul de la imagen inferior; la línea roja de puntos representa la señal rectificada.

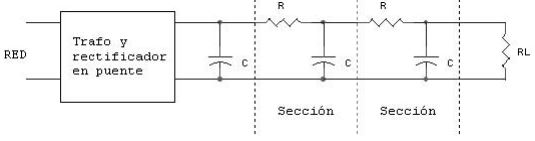

FILTRO RC:
La intención es obtener una tensión continua casi perfecta, similar a la que proporciona una pila. En la actualidad es muy raro ver filtros pasivos en diseños de circuitos nuevos, es más común usar circuitos estabilizadores de tensión. Sin embargo estos estabilizadores tienen sus limitaciones y es posible que no quede más remedio que usar un filtro pasivo.
FILTRO LC:
Cuando la corriente por la carga es grande, los filtros LC de la figura presentan una mejora con respecto a los filtros RC. De nuevo, la idea es hacer que el rizado aparezca en los componentes en serie, las bobinas en este caso. Además, la caída de tensión 15 continua en las bobinas es es mucho menos porque solo intervienen la resistencia de los arrollamientos. Los condensadores pueden ser de 1000 µF y las bobinas cuanto mas grandes mejor. Normalmente estas últimas suelen ocupar casi tanto como el transformador y, de hecho, parecen transformadores, menos mal que con una sola sección ya podemos reducir el rizado hasta niveles bajísimos.
REGULADORES:

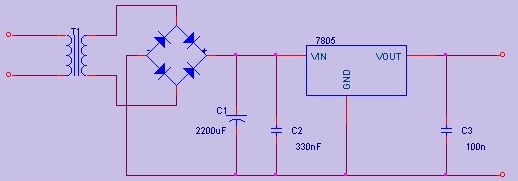

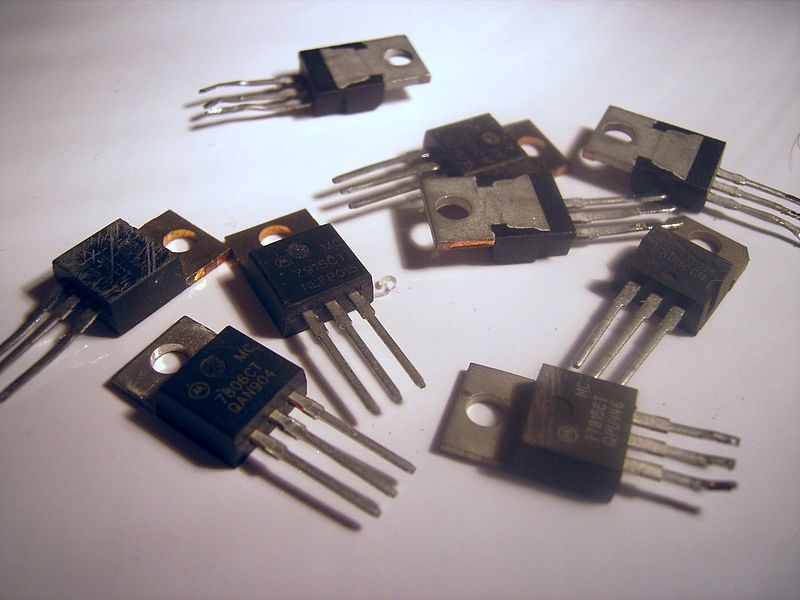

REGULADOR LM78XX
es la denominación de una popular familia de reguladores de tensión positiva.

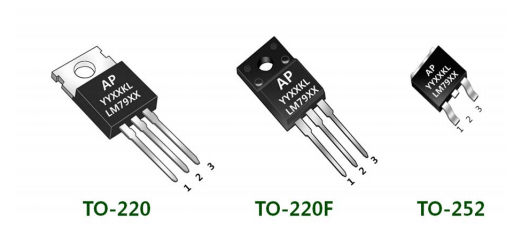

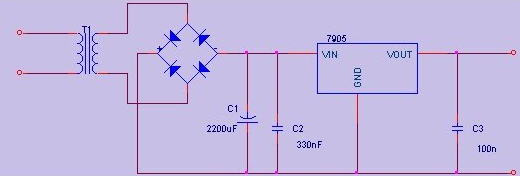

REGULADOR LM79XX
es la denominación de una popular familia de reguladores de tensión negativa.

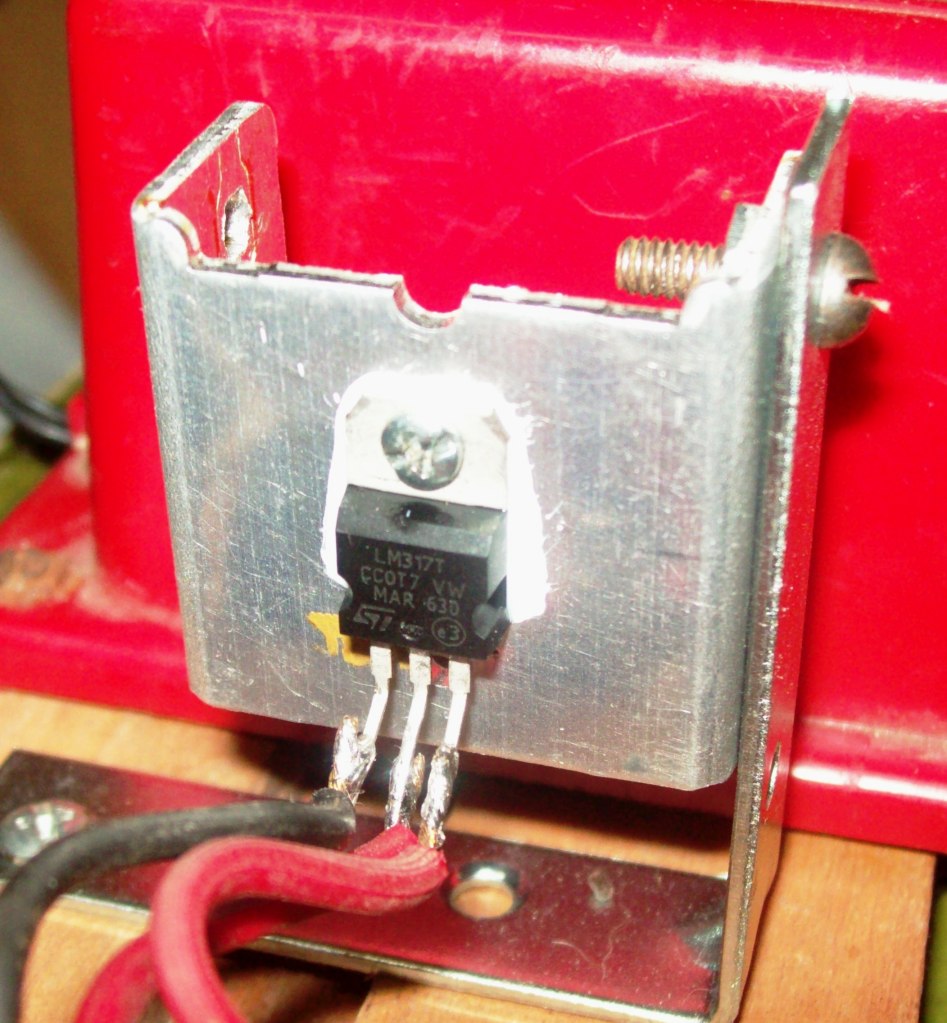

REGULADOR LM317
es un regulador de tensión lineal ajustable capaz de suministrar a su salida en condiciones normales un rango que va desde 1,2 hasta 37 Voltios y una intensidad de 1,5 A. Sus pines son tres: ajuste (ADJ), entrada (IN) y salida (OUT).

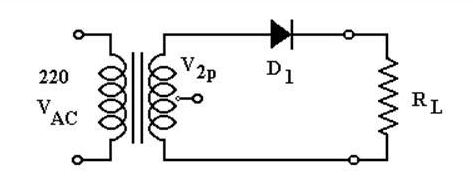

FUENTES NO REGULADAS:
Las fuentes no reguladas. Incluye un transformador, un rectificador (por lo general tipo puente) y un filtro (que en el caso de las fuentes en el rango de voltajes y potencias bajas es puramente capacitivo). Con estos componentes aplican un voltaje y suministran una cantidad de corriente a una carga. Cuando las fuentes no reguladas son el primer bloque de las fuentes reguladas, la carga es el regulador.
FUENTES REGULADAS:
Para solventar estas posibles caídas de voltaje entre raíles, se ideó una arquitectura que permite mantener el voltaje siempre constante entre los raíles, a costa de pedir corriente extra al sistema eléctrico del coche, en los momentos en los que el voltaje caiga por debajo del valor nominal.
