LA CORRIENTE ELÉCTRICA

La corriente electrica es el flujo de electrones que recorre un material conductor.

TIPOS:

• Corriente Continua

• Corriente Directa

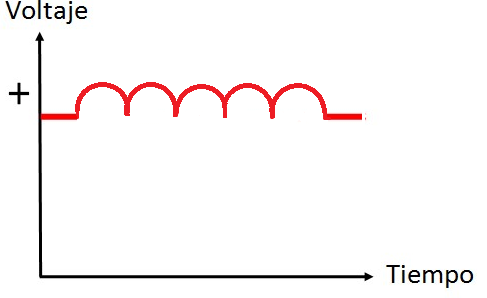

• Corriente Pulsante

• Corriente Alterna

CORRIENTE ALTERNA

la corriente eléctrica en la que la magnitud y dirección varían cíclicamente. La forma de onda de la corriente alterna más comúnmente utilizada es la de una onda senoidal.

Parametros:

• Amplitud= Vmáx = Vpico
• Valor pico-pico= 2.Vmáx
• Vrms(valor eficaz )=Vmáx/√2
• Periodo= T
• Frecuencia=1/T
• Fase=B
• Velocidad angular= w =2 π .f
• Valor instantáneo=Vmáx.Sen(w.T+B)

EL OSCILOSCOPIO

es un instrumento de visualización electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo.

tipos:

• Osciloscopios Analógicos: La tensión a medir se aplica a las placas de desviación vertical oscilante de un tubo de rayos catódicos (utilizando un amplificador con alta impedancia de entrada y ganancia ajustable) mientras que a las placas de desviación horizontal se aplica una tensión en diente de sierra (denominada así porque, de forma repetida, crece suavemente y luego cae de forma brusca).

• Osciloscopio Digital: En la actualidad los osciloscopios analógicos están siendo desplazados en gran medida por los osciloscopios digitales, entre otras razones por la facilidad de poder transferir las medidas a una computadora personal o pantalla LCD.

Uso: Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro.

Precauciones

• La entrada al canal no debe exceder un voltaje pico de 300 V.
• No conectar una terminal viva al conector de tierra de la entrada del canal.
• El voltaje de alimentación del equipo debe ser de 100 a 240 V AC, 48-63 Hz.
• No poner ante el sol directo.
• El cable de alimentación debe tener su respectiva conexión a tierra.
• Poner en un lugar estable para evitar riesgo de caída.
• Realizar buen uso del osciloscopio, evitando manipulación brusca, poner objetos pesados sobre el mismo o darle golpes.
• Nunca usar sprays para limpiar el osciloscopio y no desarmarlo si no se está calificado.

EL GENERADOR

es un dispositivo electrónico de laboratorio que genera patrones de señales periódicas o no periódicas tanto analógicas como digitales.

tipos y uso

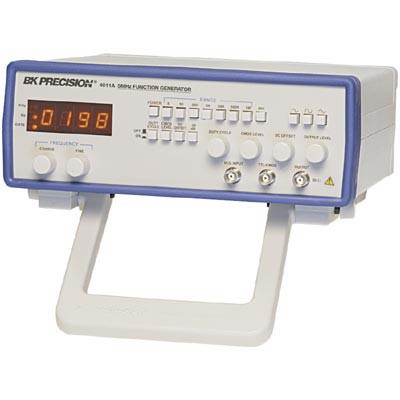

• Generador de señales analógicos

• Generador de señales digitales
